Model:N2400-RF-RGB-30M
Please read the instructions before you use
Instruction
Thanks for using led controller .One package includes：one controller，one remote control(without battery)，one usage instruction. Please contact your supplier if any problems occur before you use.
After-sales service
we claim to offer free maintenance or change new product if any problems occur within one year.
The buyer should pay for the maintenance due to unfollowing the instructions even within one year. The maximum duty of our company is to change the product with the same item No. and quantity if any damage occur.
1. Incorrect operation mainly due to unfollowing instructions.
2.Damage caused by uploading, fixing,changing circuit ,connecting or changing the    chips unprofessionally.
3.Damage caused by shipping,shaking,dropping or water inflowing after buying.
4. Damage caused by natural disasters suchas,earthquake,fire,flood,thundering,environmental pollution or abnormal voltage.
5.Damage caused by high temperature,moisture,hazardous chemicals or inappropriate maintenance.
6.Our products have been updated newly.
Safe instruction
Please follow the instructions to use safely.
Attention! Operate Carefully! Please read the following tips carefully.
1、 Donot install the product in areas with thundering,strong magnetic and high pressures.
2、 Make sure the connection is right and firmed in case of fire accident caused by short circuit.
3、Please install the controller with ventilation to make sure the temperature is appropriate.
4、Please check whether the input voltage,power supply(constant pressure) acord with the requirements.
5、Please donnot connect the power before connection.
6、Please contact the supplier when problems occur.Don’t maintain by yourself.
7、The Instruction is for this Item Only,no notification if any amendments.
Brief introduction

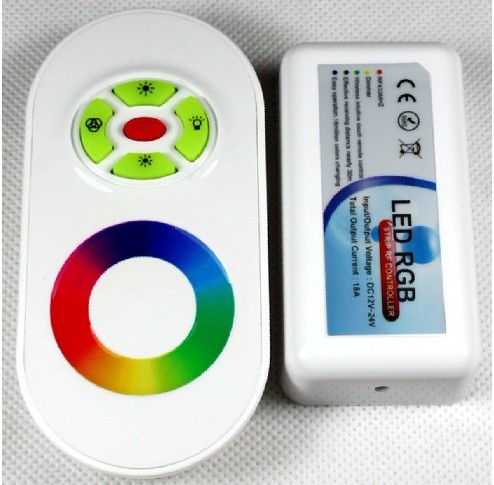

This is a multi-function Touching RGB LED Controller. It adopts the most advanced PWM remote control technology ,can control all the full color LED lighting with four lines three circuits(common anode),with more than 640000 combination colors and 15 auto light changing modes.it widely applies to RGB LED strip light,LED Module,etc
Ⅰ：Technical Parameters(remote control):
1:Power supply: AAA battery * 3pcs
2:Cover Material:ABS
3：Fabrication processing: m, , ulticolour printing & UV varnish
Ⅱ：Technical Parameters(controller)
1. Working voltage:DC12V/24V
2. Output control: 3 circuits(R/G/B)
3. Control current：6A/circuit
4. Connecting mathod: common anode
5：Wireless frequency：2.4G
6. Receiving range:20meters
Ⅲ：Functions of Keys
1. Key 1: on/off
2. Key 2: light changing mode(15 modes)
3. Key 3:color light/white light switching mode
4. Key 4: turn up(brightness/speed)
5. Key 5: turn down(brightness/speed)
Ⅳ. How to use
1. Press Key 1 to turn on/off in any state.
2. Press Key 2 to activate light changing mode, a new mode each press,15 modes in total.
3. Press Key 3 twice to activate color light mode, changing brightness by pressing Key 4/Key 5 or changing light color by touching the color ring.
4. Resume fuction. The previous settings will be resumed while power on again
Feature chart for Key 2
1	Auto color changing	8 grades of brightness to adjust by pressing Key 4 or Key 5.
2	three colors jumps to change	8 grades of speed to adjust by pressing Key 4 or Key 5	9	Gree color jumps to change	8 grades of brightness to adjust by pressing Key 4 or Key 5.
3	seven colors jumps to change		10	Yellow color jumps to change
4	three colors jumps to gradual change		11	Cyan color jumps to change
5	seven colors jumps to gradual change		12	white color jumps to change
6	red color jumps to change	8 grades of brightness to adjust by pressing Key 4 or Key 5.	13	Red/blue light twinkles alternately	8 grades of speed to adjust by pressing Key 4 or Key 5.
7	Blue color jumps to change		14	Green/blue light twinkles alternately
8	Purple color jumps to change		15	Red/green light twinkles alternately
Ⅴ：Matching code：Press Key 4 once within 3 seconds when power on again,.the light will blink 3 times if matching is successful.Clearing Code Press Key 4 five times within 3 seconds when power on again,.the light will blink 6 times if clearing is successful.
Ⅵ: Caution:
Please don’t touch or press the color ring while loading the battaries to ptrotec the  sensitiveness. Please use the remote controller 3 seconds after the battaries are loaded.Please reload the battaries when you find the color ring is not sensitive.
Ⅶ:.Connecting chart
Ⅷ.Package information:
Qty:1PC
Size:128*128*27mm
GW:156g
